通過研究分類我們把食品推動輸送設備按料栓的產生方式,可分為脈沖氣刀式、脈沖成柱器式、套管式、脈沖擠壓式、旁通管式,球體分隔式等多種類型。
各個食品加工廠常見的脈沖輸送系統是由脈沖氣刀式推動輸送設備由空壓機、儲氣瓶(包括油水分離設備)、料罐、送料管和脈沖控制系統等組成。
1.由空壓機送出去的高壓氣體經空氣凈化系統消除掉當中的水和油后進人儲氣瓶,然后通過管道、閘閥分別進入料罐、送料管和控品部件等;
2.當料罐裝滿原材料后就充分密閉,借助罐內充人的壓縮空氣加壓使原材料進入送料管;
3.送料管一端與電磁閥線圈接入,壓縮空氣在脈沖閥(氣刀)的作用下脈沖進入送料管,進而把原材料分隔成每段每段的料栓進行輸送。

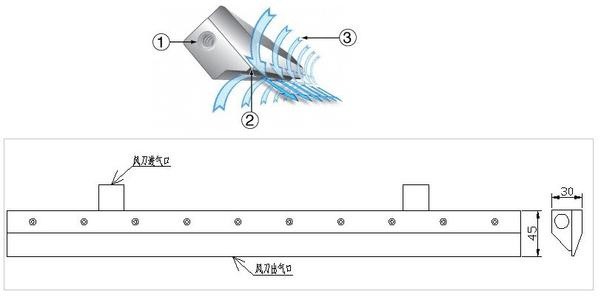

4.所謂氣刀是一種比喻式的稱謂，氣刀是一個由電磁閥線圈操縱的換氣閘閥,電磁閥線圈由脈沖信號發生器操縱,按需要的啟閉時間作脈沖供氣,使由壓送罐出來了的粉顆粒狀原材料被氣體切刀切成相同長度的原材料柱塞。
1一空壓機;2一儲氣瓶:3-電磁閥線圈:4一脈沖閥:5一料罐:6一放氣閥;
7一閉風器:8一貯料斗:9一濾袋;10一來粉管:11-安全閥;12一送料管:13一粉倉
